27.12 মেগাহার্টজ স্ট্যান্ডার্ড: কেন আরএফ ওয়েল্ডিং আলাদাভাবে উত্তপ্ত হয়

আরএফ ওয়েল্ডিং এবং প্রচলিত তাপ বন্ধনের মধ্যে মূল পার্থক্যটি কেবল দক্ষতা নয় - এটি উপাদানটির মধ্য দিয়ে তাপ ভ্রমণের দিক।

প্রচলিত পদ্ধতি (গরম বার, উত্তপ্ত প্ল্যাটেন, তাপ বন্দুক) উপাদান পৃষ্ঠে শক্তি প্রয়োগ করে এবং অভ্যন্তরকে বন্ধন তাপমাত্রায় আনতে পরিবাহনের উপর নির্ভর করে। পাতলা ছায়াছবির জন্য এটি পর্যাপ্তভাবে কাজ করে। প্রিমিয়াম ওয়াটারপ্রুফ গিয়ারে ব্যবহৃত পুরু, ঘন TPU ল্যামিনেট কাপড়ের জন্য, এটি একটি ব্যবহারিক সমস্যা তৈরি করে: অভ্যন্তরীণ ইন্টারফেসকে ফিউশন তাপমাত্রায় আনতে হলে প্রথমে বাইরের স্তরটিকে ঝলসে যাওয়া বা বিকৃত করার ঝুঁকি নেওয়ার জন্য পর্যাপ্ত সময় প্রয়োজন। উপাদানের বেধ বৃদ্ধির সাথে সাথে "পর্যাপ্ত নয়" এবং "অত্যধিক" এর মধ্যে উইন্ডোটি সরু হয়ে যায়।

আরএফ ওয়েল্ডিং এটিকে বাইপাস করে এটিকে ভিতরের দিকে সঞ্চালিত করার পরিবর্তে উপাদানের মধ্যে থেকে তাপ তৈরি করে। পেশাদার RF ওয়েল্ডিং সরঞ্জাম 27.12 MHz-এ কাজ করে - এই শ্রেণীর শিল্প সরঞ্জামের জন্য নির্ধারিত ISM (শিল্প, বৈজ্ঞানিক এবং চিকিৎসা) রেডিও ফ্রিকোয়েন্সি ব্যান্ড। এই ফ্রিকোয়েন্সিতে, বিকল্প ইলেক্ট্রোম্যাগনেটিক ফিল্ড টিপিইউ-এর মধ্যে মেরু অণুগুলিকে প্রতিটি দোলনের সাথে পুনর্বিন্যাস করার চেষ্টা করে: প্রতি সেকেন্ডে প্রায় 27 মিলিয়ন বার। আণবিক ঘর্ষণ এটি উত্পন্ন করে ঢালাই অঞ্চল জুড়ে সমানভাবে তাপ উৎপন্ন করে, ইন্টারফেসে যেখানে ফিউশন ঘটতে হবে, পৃষ্ঠ-থেকে-অভ্যন্তরীণ তাপ পরিবাহনের উপর নির্ভর না করে।

একই সাথে প্রয়োগ করা বায়ুসংক্রান্ত চাপের অধীনে, যোগদানের ইন্টারফেসের উপাদান ফিউশন তাপমাত্রায় পৌঁছে এবং স্তরগুলি আণবিক স্তরে একত্রিত হয়। একবার ক্ষেত্রটি সরানো হলে এবং স্থায়ী চাপে উপাদানটি শীতল হয়ে গেলে, দুটি প্যানেলের মধ্যে মূল সীমানা আর কাঠামোগতভাবে বিদ্যমান থাকে না - ওয়েল্ড জোনটি উপাদানের একটি অবিচ্ছিন্ন অংশে পরিণত হয়েছে। ধ্বংসাত্মক টান পরীক্ষায়, এই অঞ্চলটি সাধারণত আশেপাশের বেস ফ্যাব্রিকের ব্যর্থতা বিন্দুকে ধরে রাখে। যে ফলাফল একটি সঠিকভাবে সম্পাদিত RF জোড় জন্য ব্যবহারিক বেঞ্চমার্ক.

ওয়েল্ডিং 840D হাই-টেনাসিটি TPU: ত্রুটির জন্য একটি সংকীর্ণ মার্জিন

RF ওয়েল্ডিং বিভিন্ন সামঞ্জস্যপূর্ণ থার্মোপ্লাস্টিক-পিভিসি, পিইটি, ইভা, বিভিন্ন PU-কোটেড কাপড়ের পরিসর জুড়ে কাজ করে। ভারী-শুল্ক বহিরঙ্গন অ্যাপ্লিকেশনের জন্য লোডের অধীনে টেকসই ঘর্ষণ প্রতিরোধ এবং কাঠামোগত অখণ্ডতা প্রয়োজন, 840-ডিনিয়ার হাই-টেনাসিটি TPU হল বেঞ্চমার্ক উপাদান। এটি এমন একটি যা প্রক্রিয়া ক্রমাঙ্কনে সবচেয়ে বেশি চাহিদা রাখে।

উচ্চতর ডিনার মানে ঢালাই অঞ্চলে আরও বেশি উপাদান ভর, যা ফিউশন তাপমাত্রায় আনতে আরও ইলেক্ট্রোম্যাগনেটিক শক্তির প্রয়োজন হয়। মুশকিল হল এর অর্থ কেবল ক্ষমতা চালু করা নয়। অপারেটিং উইন্ডো - অপর্যাপ্ত শক্তি (অসম্পূর্ণ ফিউশন, লিক-প্রবণ ঢালাই) এবং অত্যধিক শক্তি (বস্তু ঝলসে যাওয়া, জলরোধী বাধা) - ফ্যাব্রিকের ওজন বৃদ্ধির সাথে সাথে সরু হয়ে যায়। একটি পাওয়ার সেটিং যা 420D TPU-তে পরিষ্কারভাবে কাজ করে তা একই চক্রের সময়ে 840D-এ ঠান্ডা দাগ তৈরি করতে পারে, যখন 840D-এর জন্য ক্যালিব্রেট করা একটি সেটিং একই পণ্যে পাতলা উপাদান পোড়াতে পারে।

এটি পরিচালনার জন্য উপাদান-নির্দিষ্ট ক্রমাঙ্কন প্রয়োজন। যখন 840D TPU একটি প্রোডাকশন লাইনে প্রবেশ করে—সেই সরবরাহকারীর থেকে একটি নতুন পণ্য প্রবর্তন বা উপাদানের একটি নতুন ব্যাচ—আরএফ পাওয়ার আউটপুট, প্রেস প্রেসার, এবং সাইকেল টাইমিংকে সেই নির্দিষ্ট উপাদানের বিরুদ্ধে যাচাই করতে হবে: এর অস্বীকারকারী, TPU আবরণের ওজন, এবং ফর্মুলেশন। এই পরামিতিগুলি একটি নথিভুক্ত এসওপির অন্তর্গত, প্রতিটি উত্পাদন চালানোর শুরুতে যাচাই করা হয়। সমস্ত ফ্যাব্রিকের ওজন জুড়ে অভিন্ন সেটিংস প্রয়োগ করার একটি সুবিধা এই কাজটি করছে না, ক্ষমতা যেভাবে বর্ণনা করা হোক না কেন।

তিনটি প্রক্রিয়া ভেরিয়েবল যা উৎপাদনের সামঞ্জস্য নির্ধারণ করে

একটি প্রোটোটাইপ পাসিং চাপ পরীক্ষা প্রমাণ করে যে সঠিক জোড়টি অর্জনযোগ্য। সামঞ্জস্যপূর্ণ উত্পাদনের জন্য ভেরিয়েবলগুলি নিয়ন্ত্রণ করা প্রয়োজন যা নির্ধারণ করে যে এটি ভলিউম জুড়ে পুনরাবৃত্তিযোগ্য কিনা।

ডাই টুলিং প্রিসিশন

ওয়েল্ডিং ডাই—আকৃতির ইলেক্ট্রোড যা উপাদানের সাথে যোগাযোগ করে এবং ঝালাই জ্যামিতিকে সংজ্ঞায়িত করে—পিতল বা অ্যালুমিনিয়াম থেকে নির্দিষ্ট সীম প্যাটার্নের জন্য প্রয়োজনীয় মাত্রায় মেশিন করা হয়। এই টুলিং এ মাত্রিক নির্ভুলতা একটি গৌণ উদ্বেগ নয়. একটি অসম ডাই সারফেস ওয়েল্ড জোন জুড়ে অসম চাপ বন্টন তৈরি করে, যা অসম অভ্যন্তরীণ উত্তাপ তৈরি করে: ঠান্ডা দাগ যেখানে উপাদান সম্পূর্ণ ফিউশন তাপমাত্রায় পৌঁছায়নি এবং গরম দাগ যেখানে এটি অতিরিক্ত উত্তপ্ত হয়েছিল। ঠান্ডা দাগ ফুটো সূচনা পয়েন্ট হয়ে. হট স্পটগুলি উপাদান পাতলা করার ক্ষেত্রে পরিণত হয় যা দীর্ঘমেয়াদী সীমের অখণ্ডতার সাথে আপস করে।

ডাই পরিধান উত্পাদন ভলিউম উপর একই প্রভাব আছে. যোগাযোগের সারফেস যা উৎপাদন অভিযানের শুরুতে সহনশীলতার মধ্যে ছিল ধীরে ধীরে সহনশীলতার বাইরে চলে যায়। দায়িত্বশীল RF ওয়েল্ডিং অপারেশন ডাই কন্ডিশন ট্র্যাক করে এবং পরিধানের আগে ওয়েল্ডের গুণমানকে প্রভাবিত করে টুলিং প্রতিস্থাপন বা পুনঃ-ক্যালিব্রেট করে- QC পরীক্ষা উচ্চতর ব্যর্থতার হার দেখানো শুরু করার পরে নয়।

চাপ প্রয়োগ: দুটি পর্যায়, দুটি ভিন্ন ফাংশন

RF ওয়েল্ডিং-এ বায়ুসংক্রান্ত চাপ সক্রিয় ঢালাই পর্যায় এবং পরবর্তী শীতল পর্বের সময় স্বতন্ত্র কাজ করে, এবং উভয় বিষয়ই।

সক্রিয় RF পর্বের সময়, চাপ ওয়েল্ড ইন্টারফেসে উপাদান স্তরগুলির মধ্যে ঘনিষ্ঠ যোগাযোগ নিশ্চিত করে, TPU ফিউশন তাপমাত্রায় পৌঁছানোর সাথে সাথে আণবিক মিলনকে সক্ষম করে। আরএফ শক্তি অপসারণের পরে শীতল পর্যায়ে, পলিমার চেইনগুলি শক্ত হওয়ার সময় চাপ ফিউজড জোনটিকে অবস্থানে রাখে। ওয়েল্ড জোনটি পর্যাপ্ত পরিমাণে ঠান্ডা হওয়ার আগে চাপ ছেড়ে দেওয়া স্থির-নরম উপাদানকে বিকৃত করতে দেয়—ওয়েল্ড জোন প্রান্তে একটি দুর্বল বন্ধন এবং মাত্রিক অসঙ্গতি তৈরি করে যা ব্যবহারে স্ট্রেস ঘনত্বের পয়েন্টে পরিণত হয়।

উচ্চ-ভলিউম আরএফ ওয়েল্ডিংয়ের সবচেয়ে সাধারণ প্রক্রিয়া শর্টকাটগুলির মধ্যে অকাল চাপ মুক্তি, যেখানে চক্র সময়ের চাপ দ্রুত পরবর্তী অংশে যাওয়ার জন্য কার্যকরী উদ্দীপনা তৈরি করে। ফলস্বরূপ ঢালাইগুলি প্রায়শই চাক্ষুষ পরিদর্শন এবং প্রাথমিক নিম্ন-চাপ পরীক্ষায় উত্তীর্ণ হয়, তারপরে টেকসই লোডের অধীনে উচ্চতর ব্যর্থতার হার দেখায় এবং ক্ষেত্রটিতে বারবার ফ্লেক্স সাইকেল চালানো হয়।

সাইকেল টাইমিং

একটি সম্পূর্ণ RF ঢালাই চক্র তিনটি ধাপে চলে: প্রাক-প্রেস (RF সক্রিয়করণের আগে চাপ প্রয়োগ করা হয়, উপাদানকে ডাইয়ে সঠিকভাবে বসতে দেয়), সক্রিয় ওয়েল্ড (RF শক্তি চালু, আণবিক গরম এবং ফিউশন ঘটছে), এবং চাপের অধীনে শীতল হওয়া (RF বন্ধ, ওয়েল্ড জোন শক্ত করা)। প্রতিটি ধাপে উপাদানের বেধ, আবরণের ওজন এবং ব্যবহারে ডাই জ্যামিতির জন্য একটি সর্বোত্তম সময়কাল থাকে।

এই সময়গুলি উপকরণগুলির মধ্যে স্থানান্তরিত হয় না। একটি নির্দিষ্ট TPU স্পেসিফিকেশনের জন্য বিকশিত একটি চক্র ভারী ফ্যাব্রিককে আন্ডার-ওয়েল্ড করবে এবং একই পণ্যে অন্যত্র ব্যবহৃত লাইটার উপাদান ওভার-ওয়েল্ডিং ঝুঁকিপূর্ণ করবে। যখন প্রোডাকশন রানের মধ্যে উপাদানের স্পেসিফিকেশন পরিবর্তিত হয়—ভিন্ন অস্বীকারকারী, বিভিন্ন আবরণ ওজন, বিভিন্ন সরবরাহকারী ব্যাচ—চক্রের পরামিতিগুলির পুনরায় বৈধতা প্রয়োজন, ধারাবাহিকতার অনুমান নয়।

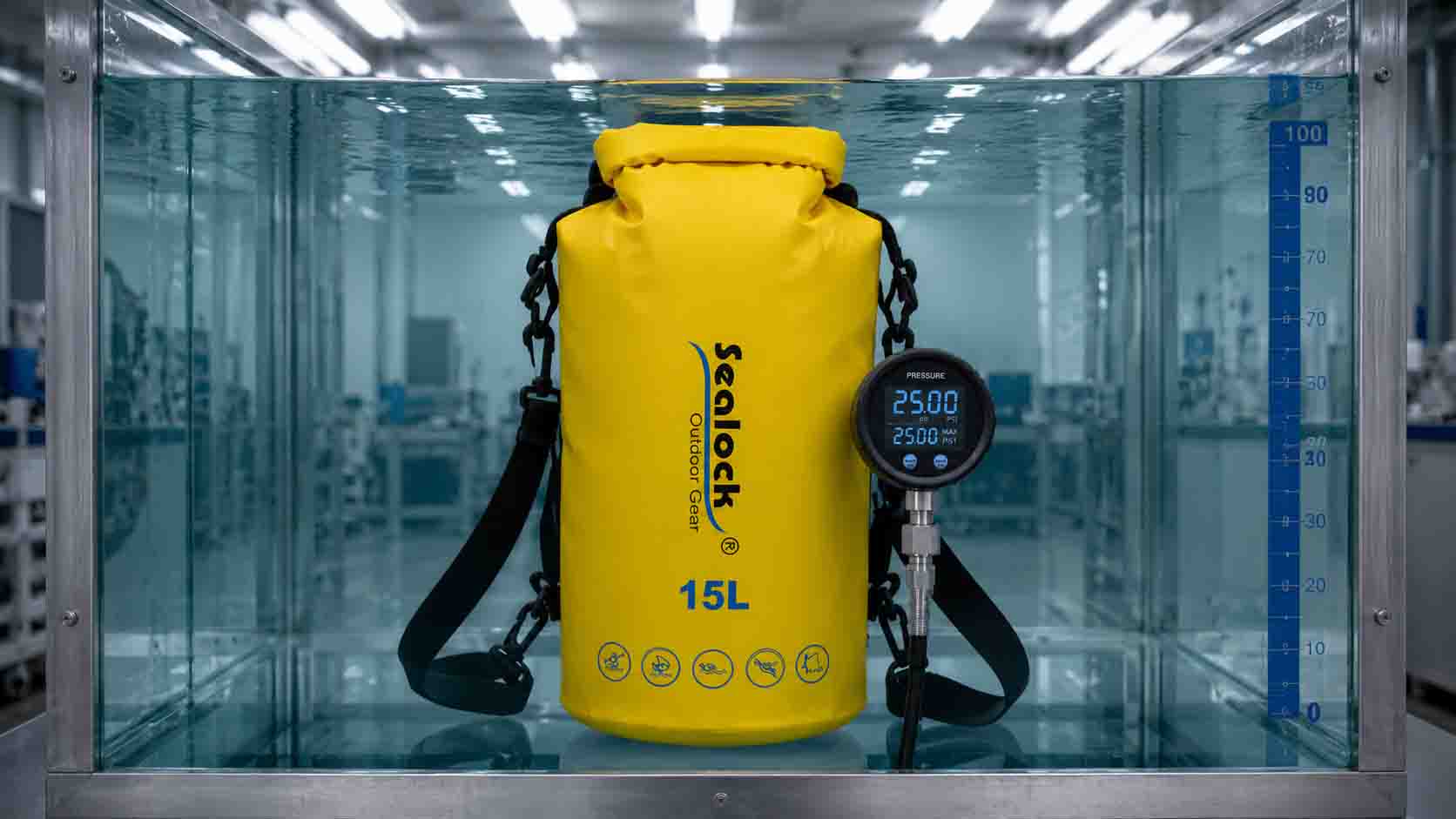

1.0 বার হাইড্রোস্ট্যাটিক চাপ পরীক্ষা: এটি আসলে কী নিশ্চিত করে

ভিজ্যুয়াল সীম পরিদর্শন পৃষ্ঠ-স্তরের ত্রুটিগুলি সনাক্ত করে: দৃশ্যমান পোড়া চিহ্ন, জোড় কভারেজের সুস্পষ্ট ফাঁক, স্থূল মাত্রিক বিকৃতি। এটি আন্ডার-ফিউজড ইন্টেরিয়র জোন, ওয়েল্ড ইন্টারফেসে মাইক্রো-ভয়েড, বা ঠান্ডা দাগ চিহ্নিত করে না যেগুলি পরিবেষ্টিত অবস্থার অধীনে থাকে কিন্তু লোডের নিচে খোলা থাকে। যেকোনো চাপ-রেটিং দাবি সহ জলরোধী পণ্যগুলির জন্য, ভিজ্যুয়াল পরিদর্শন একটি মেঝে, সিলিং নয়।

1.0 বার হাইড্রোস্ট্যাটিক চাপ পরীক্ষা গুরুতর আরএফ ঝালাই বহিরঙ্গন পণ্যের জন্য বৈধতা মান. একটি বার একটি 10-মিটার জলের কলামের হাইড্রোস্ট্যাটিক চাপের সাথে মিলে যায় - উল্লেখযোগ্যভাবে নিমজ্জন অবস্থার বাইরেও বেশিরভাগ বহিরঙ্গন পণ্য মাঠের ব্যবহারে সম্মুখীন হবে, যা এটিকে একটি অর্থপূর্ণ উৎপাদন যোগ্যতা পরীক্ষা করে তোলে।

পদ্ধতি: সম্পন্ন পণ্যগুলি 1.0 বার অভ্যন্তরীণ চাপে স্ফীত হয় এবং হয় জলে নিমজ্জিত হয় বা একটি নির্দিষ্ট সময়ের জন্য চাপে রাখা হয়। পাসের শর্ত হল যেকোন সিম, ওয়েল্ড জোন বা ক্লোজার পয়েন্ট থেকে শূন্য মাইক্রো-বাবল নির্গমন। একটি একক বুদবুদ একটি ফুটো পথ নির্দেশ করে যা স্কেল নির্বিশেষে ক্ষেত্রের ব্যবহারের অধীনে জল স্বীকার করবে। এই পরীক্ষা স্তরে কোনো গ্রহণযোগ্য আংশিক পাস নেই।

পরীক্ষা যা নিশ্চিত করে তা পরীক্ষার মুহুর্তে একটি নির্দিষ্ট ইউনিট চাপ ধরে রাখে কিনা তা ছাড়িয়ে যায়। 1.0 বার অতিক্রমকারী একটি পণ্য প্রতিটি ওয়েল্ড জোন জুড়ে সম্পূর্ণ আণবিক ফিউশন নিশ্চিত করেছে, সম্পূর্ণ সীম জ্যামিতি জুড়ে সঠিক ডাই যোগাযোগ এবং চাপ প্রকাশের আগে পর্যাপ্ত শীতলকরণ নিশ্চিত করেছে। একটি প্রোডাকশন রান জুড়ে সামঞ্জস্যপূর্ণ পাসের হারগুলি প্রক্রিয়া নিয়ন্ত্রণের প্রমাণ - পৃথক ইউনিট বৈচিত্র নয় যা ইতিবাচক প্রবণতার জন্য ঘটেছে।

পরীক্ষার ফ্রিকোয়েন্সি পরীক্ষার তীব্রতার মতোই ফলস্বরূপ। ক্রিটিক্যাল সীম পণ্যের প্রতি-ইউনিট পরীক্ষা সম্পূর্ণ উৎপাদন কভারেজ প্রদান করে এবং তারা পাঠানোর আগে পৃথক ব্যর্থতা ধরা দেয়। ব্যাচ স্যাম্পলিং কম খরচে পরিসংখ্যানগত আস্থা প্রদান করে কিন্তু স্বতন্ত্র ব্যর্থতার অনুমতি দেয়। উপযুক্ত প্রোটোকল নির্ভর করে একটি একক ইউনিট ফিল্ডের ব্যর্থতার ডাউনস্ট্রিম খরচের উপর- যে পণ্যগুলির জন্য একটি লিক একটি ওয়ারেন্টি দাবি এবং সম্ভাব্য ব্র্যান্ড এক্সপোজার তৈরি করে, প্রতি-ইউনিট পরীক্ষা হল যুক্তিসঙ্গত অবস্থান।
